猫如何连接到路由器上网图解

 2014-09-25 20:07  未知  admin
这篇文章主要介绍了上网猫与路由器连接方法,电脑连接MODEM方法图文教程,本文对上网猫和路由器的接口做了详细的介绍,需要的朋友可以参考下

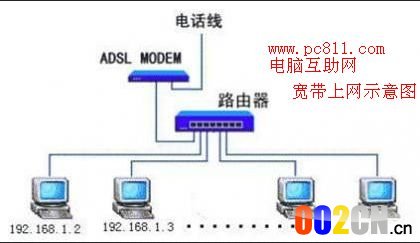

以下是ADSL和路由器组成的局域网示意图。

先说一下,宽带供应商,接一个电话线进来(电话线已经开通宽带了),电话线插到ADSL MODEM上,再从MODEM上接出来一个网线,这个网线一头接在MODEM上,另一头接到无线路由器上的WAN口上,然后从无线路由器LAN口分出N个网线,此网线一头插到无线路由器的LAN口一头插到电脑中的网卡接口上。

ADSL局域网组成意识图

(ADSL局域网组成意识图)


首先就是从网络供应商那拉来一条电话线,一头插到电话线分线盒里,从另一头分出两根线,看这两个口上的字母,有一点点英文基础的都应该可以知道一个是MODEM一个是phone电话的意思。
按着英文字母插接头就行了,电话的线一头插到分线盒的phone接口上,一头插到固定电话上。
MODEM就是到路由器上的,电话线的一头插到分母盒的MODEM上,一头插到MODEM上的电话线接口上。

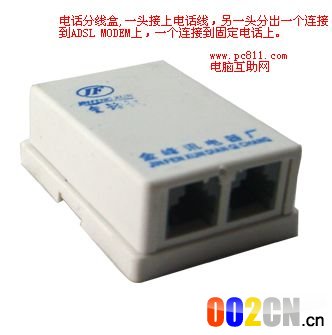

电话分线盒
(电话分线盒)


从分线盒Phone接口上或直接原来的电话线接过来插到到MODEM的电话线接口上,然后再拉条网线接到MODEM的网线接口上。然后接好电源线,并打开电源开关。

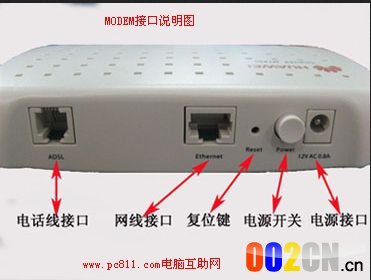

MODEM接口说明示意图
(MODEM接口说明示意图)


从MODEM上拉出来的一条网线,插到无线路由器上的蓝色WAN接口上,LAN1 LAN2 LAN3等等等,这是局域网内的电脑网线接口,如果其他电脑想用有线上网的话,拉条网线一头接到这路由器的LAN接口上,另一头插到电脑上的网卡接口上。

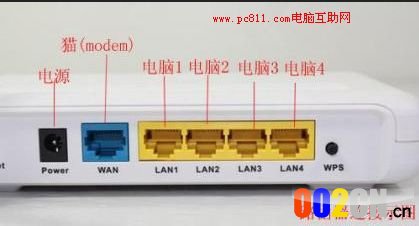

路由器接口说明
(路由器接口说明)

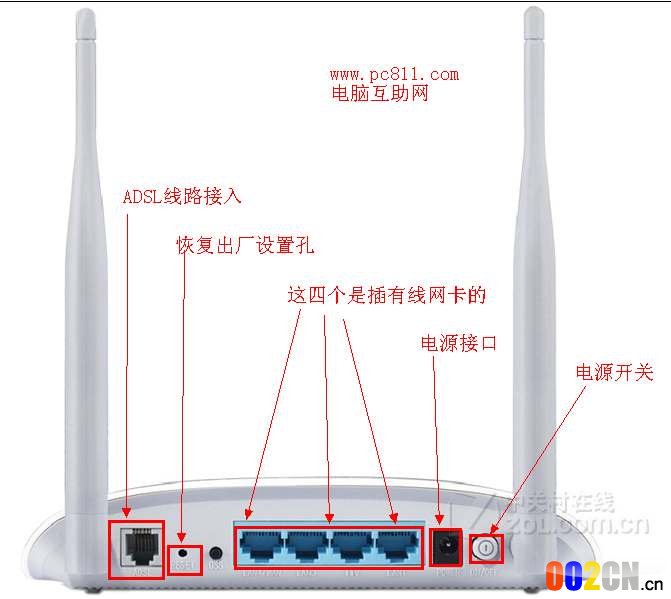

特别说明:有些路由器集成了无线功能、MODEM、电视接口及小区宽带等多种功能。以下是无线路由器接口说明。

TD W89841N无线路由器各接口说明图
(TD W89841N无线路由器各接口说明图)


首先保证MODEM、路由器都已经通电。可以的话,最好先尝试着直接使用MODEM连接电脑,使用电脑中的宽带连接尝试是否能正常的拔号上网。

如何进入路由器设置界面
