牛人把一根网线拆解成2根网线连接路由使用

 2015-03-26 19:52  未知  admin

生活中常常遇到这种情况,只有一根网线,但需要连接两路有线网络,而且又不方便增加新的网线,这种情况下,可以通过改变水晶头的连接方式将一根网线分拆为两根使用,在对网络质量要求不是特别高的情况下,这种方法比较有效,另外,使用这种方法,可以减少网线的数量,使布线更加美观。以下是小编的教程:

如何将一根网线当作两根使用?

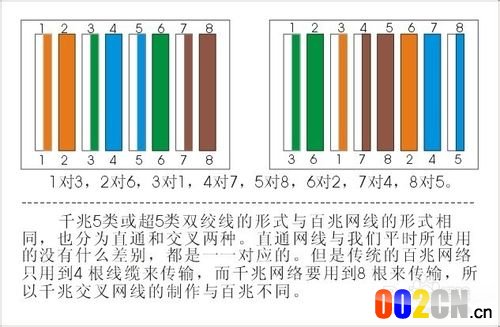

在网络上搜索RJ45水晶头的压制方法,确定使用T568B的压制方法。如图:

(熟悉压制方法的可以略过此步骤)

如何将一根网线当作两根使用?

将8线网线导线分为2组,第一组颜色为:橙白,橙,绿白,绿,剩下的为第二组颜色。(有一些网线中有4根都是同样的白色,其中跟橙色绞在一起的为橙白,跟绿色绞在一起的为绿白,以此类推。)

如何将一根网线当作两根使用?

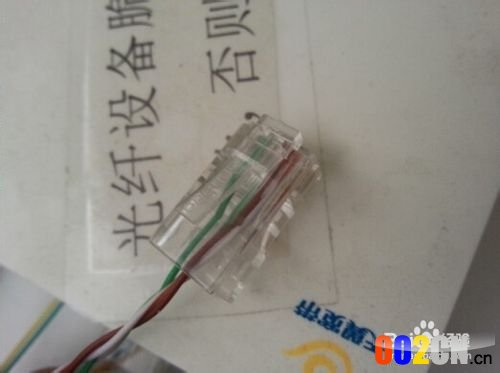

拿出一个水晶头,将网线导线剪好后,在使用压线钳压制的时候,将橙白插入第一个位置,橙色插入第二个位置,绿白插入第三个位置,绿色插入第六个位置。如图:

如何将一根网线当作两根使用?

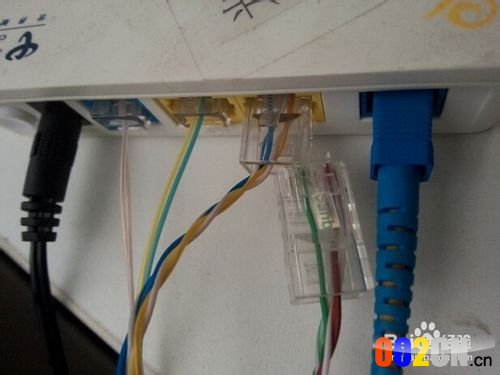

按以上步骤,将蓝白、蓝、棕白、棕分别接到另一个水晶头的1,2,3,6位置。如图:

如何将一根网线当作两根使用?

按3,4步骤完成网线另一端的水晶头压制。

如何将一根网线当作两根使用?

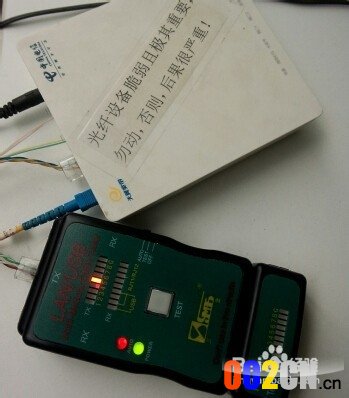

使用专业的网线测试工具,对压制好的网线进行测试,如果没有工具,而压制技术不错,也可以不测试,直接看能不能使用就好了。如图:

(测试工具的使用方法这里就不介绍了)

如何将一根网线当作两根使用?

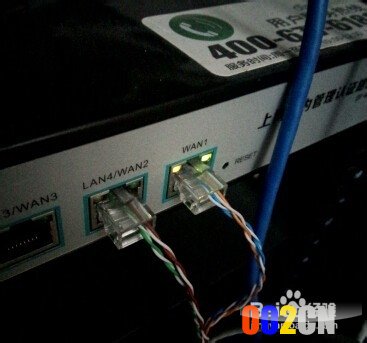

通过测试后,就可以使用了。 这种连接方法仅可在百兆网络中使用,由于千兆网要使用到8根线,因此不适用于千兆网。
